ZN-97-1
Польский неконтактный взрыватель ZN-97 (Zapalnik niekontaktowy) для мин серии ТМ-62 (к ТМ-72, из иностранных подойдёт к румынской МАТ-76).
ZN-97-1 (-1 не контактная версия с магнитным датчиком целии мгновенного действия,-2 замедленного действия).
Производитель - Bydgoskie Zakłady Elektromechaniczne Belma.
В польскую армию поставляются с 2018 года.
В прошлом году польская армия заказала этих взрывателей на сумму 85 миллионов злотых, поставки ожидались в 2022-2024 годах.
Вот и дошли до ВСУ.
Точные ТТХ пока не известны:
Взрыватель неконтактный магнитный
Время замедления 1-3 мин (полное время 12-15 мин, но боевой конденсатор начинает заряжается после 1-3 мин)

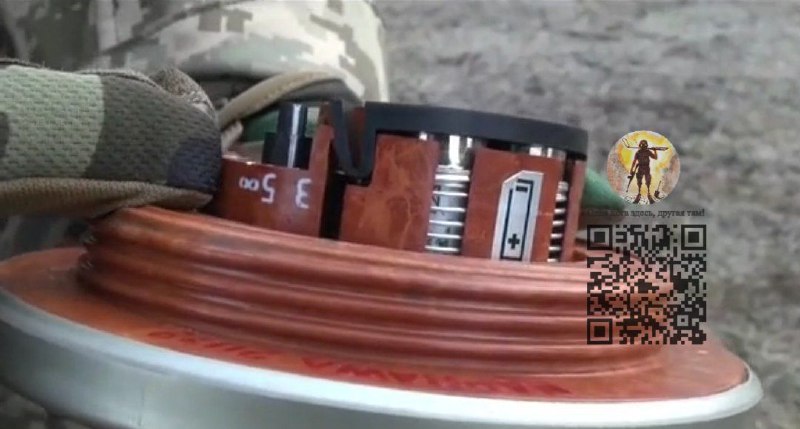

Время боевой работы устанавливается переключателем, самоликвидация через 3 или 5 суток или бесконечность (пока не ясно есть ли самоликвидация по разрядке батарей, или после разряда становится безопасной).
Источник питания 3.8 вольтовая Li/SOCl2 батарея 14500 (французкой фирмы Saft, которая делает батареи для французких и немецких мин).

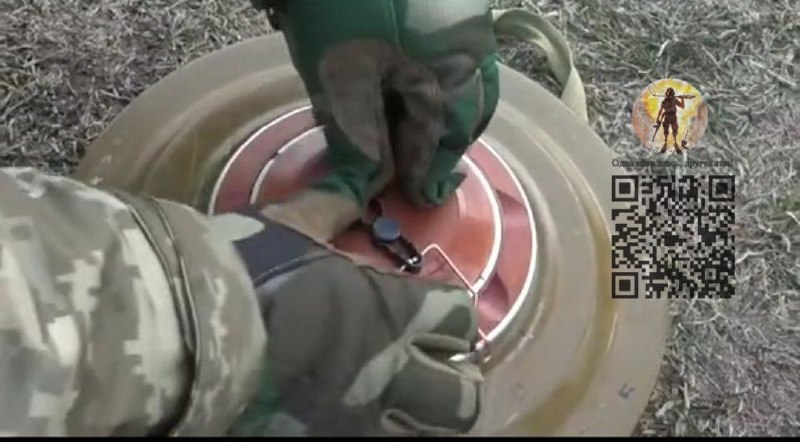

Фото 2 снятие чеки (почти как на МВП) и кнопка взведения
Фото 3 батарейный отсек с крышкой

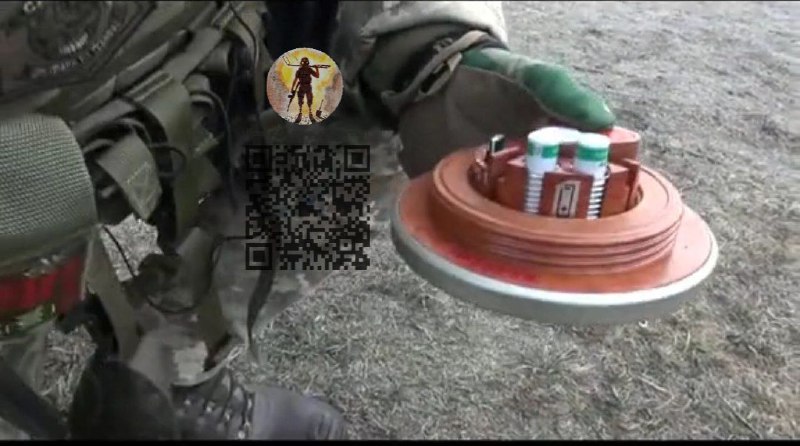

Фото 4 батарейный отсек с установленными элементами питания

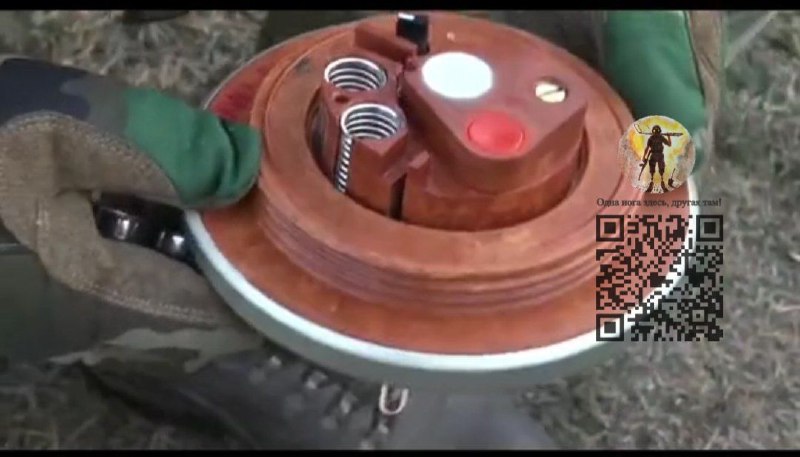

Фото 5 батарейный отсек

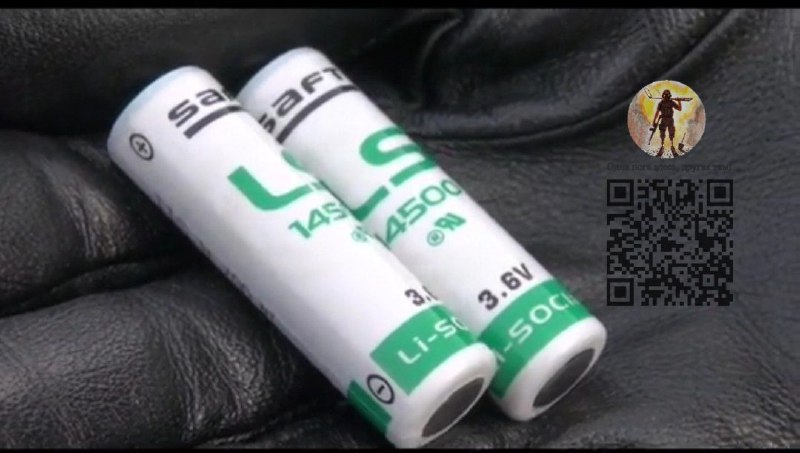

Фото 6 элемент питания
Мины с такими взрывателями являются необезвреживаемыми, к ним запрещено приближаться, а тем более двигать с места, уничтожать на месте накладным зарядом на длинной палке (в СИБЗ!), или тралением (натаскивая кошку на мину) кошкой из-за укрытия.
Но в теории после пары переворачиваний кошкой, можно открутить взрыватель. .
Видео сами понимаете, стырено у всук.
Справочник иностранные мины
