Два приёмника на одном кваде

Часто бывает так,что провести полноценную радиоразведку не представляется возможным,а повысить помехозащищенность нужно. В таком случае нам на помощь подойдет использование сразу нескольких диапазонов на одном дроне, например: 2,1 ггц+2,7 ггц+380 мгц ,что-то да пролетит, но как это сделать?! Предлагаем вам три доступных варианта, вот прям из коробки.

1)Гермес позволяет сквозное подключение ещё нескольких приёмников и при этом не только своих. Пацаны, вы красавчики-респект.

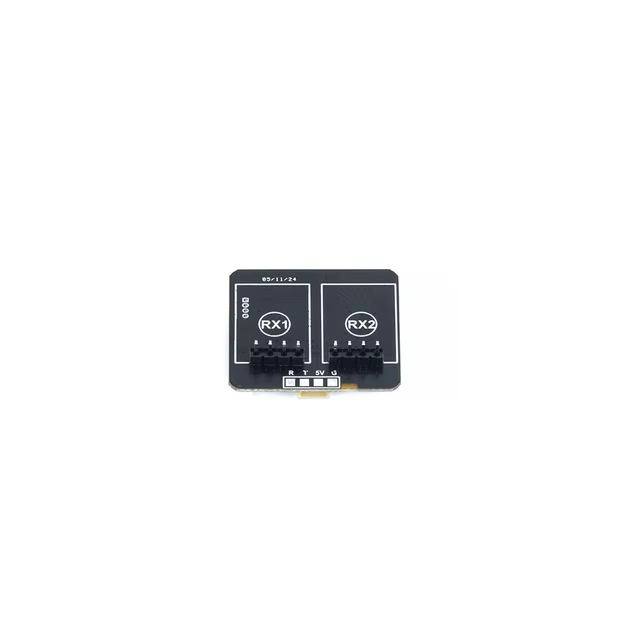

2)Купить платку от AxisFlying (рис. 1), которая позволяет подключить сразу два приёмника (одновременно управление работает только на одном - с лучшим сигналом). У них же есть модуль под два передатчика (скажем так - "вынос"), но я не вижу в нём особого смысла, ибо делается легко. Но и то и другое можно купить здесь: 👇🏻@NEWTechnology_admin_bot

Главное при приобретении на Авито или других ресурсах смотрите,чтобы цена за плату не превышала 1,5к.
Вот эти же платы на али:
https://aliexpress.ru/item/1005007505622185.html

3)Сделать такое же самому. Это ведь по нашему)
Об этом и будет гайд. Это позволит вам получить возможность подключения нескольких приёмников меньше чем за 300р.
Что нам понадобится? - ESP 32( рис. 2) ,буквально любая, заливаем в неё через Arduino IDE скетч, прикрепленный к этому посту(программируется также как сброс ). А припаять нужно следующим образом (рис. 3).

Нужна видео инструкция?
Или так тоже понятно?

#связь

www.group-telegram.com/hk/Notes_of_the_Jaeger.com/854

2.7K viewsJan 10 at 15:10

Два приёмника на одном кваде

Часто бывает так,что провести полноценную радиоразведку не представляется возможным,а повысить помехозащищенность нужно. В таком случае нам на помощь подойдет использование сразу нескольких диапазонов на одном дроне, например: 2,1 ггц+2,7 ггц+380 мгц ,что-то да пролетит, но как это сделать?! Предлагаем вам три доступных варианта, вот прям из коробки.

1)Гермес позволяет сквозное подключение ещё нескольких приёмников и при этом не только своих. Пацаны, вы красавчики-респект.

2)Купить платку от AxisFlying (рис. 1), которая позволяет подключить сразу два приёмника (одновременно управление работает только на одном - с лучшим сигналом). У них же есть модуль под два передатчика (скажем так - "вынос"), но я не вижу в нём особого смысла, ибо делается легко. Но и то и другое можно купить здесь: 👇🏻@NEWTechnology_admin_bot

Главное при приобретении на Авито или других ресурсах смотрите,чтобы цена за плату не превышала 1,5к.
Вот эти же платы на али:
https://aliexpress.ru/item/1005007505622185.html

3)Сделать такое же самому. Это ведь по нашему)
Об этом и будет гайд. Это позволит вам получить возможность подключения нескольких приёмников меньше чем за 300р.
Что нам понадобится? - ESP 32( рис. 2) ,буквально любая, заливаем в неё через Arduino IDE скетч, прикрепленный к этому посту(программируется также как сброс ). А припаять нужно следующим образом (рис. 3).

Нужна видео инструкция?
Или так тоже понятно?

#связь
