Курс огневой подготовки

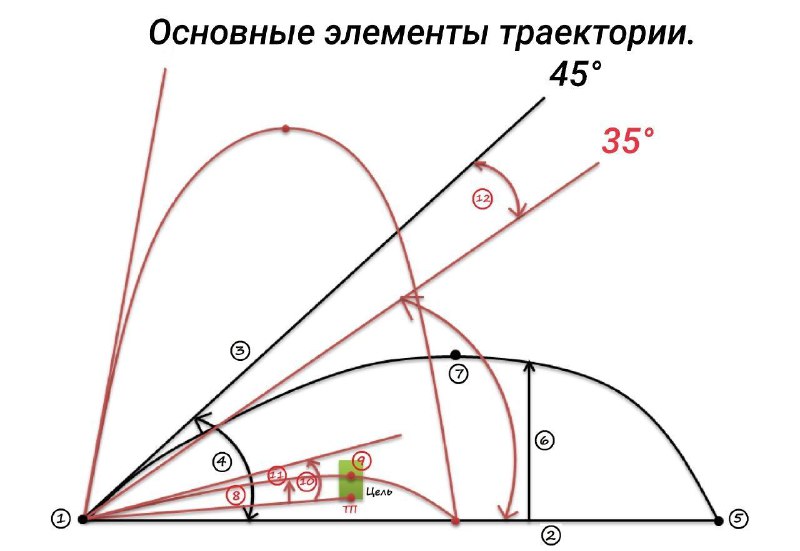

Траекторией называется кривая, описываемая центром тяжести снаряда в полёте. Основные элементы траектории:
1. Точка вылета - центр дульного среза ствола.
2. Горизонт оружия - горизонтальная плоскость, проходящая через точку вылета.
3. Линия возвышения - линия, являющаяся продолжением оси канала ствола.
4. Угол возвышения - угол между линией возвышения и горизонтом оружия.
5. Точка падения - точка пересечения траектории с горизонтом оружия.
6. Высота траектории - кратчайшее расстояние от вершины траектории до горизонта оружия.
7. Вершина траектории - наивысшая точка траектории, которая делит её на две неравные части: большую - восходящую ветвь и меньшую - нисходящую ветвь.
Относительно цели добавляются следующие элементы:
8. Линия прицеливания - прямая, проходящая от глаза стрелка через прицельные приспособления в точку прицеливания.
9. Точка встречи - точка пересечения траектории с целью или поверхностью преграды (земли).
10. Угол прицеливания - угол между линией возвышения и линией прицеливания.
11. Превышение траектории - кратчайшее расстояние от какой-либо точки траектории до линии прицеливания (до горизонта оружия, если они равны).
12. Угол наибольшей горизонтальной дальности - большой угол возвышения, до которого идет увеличение горизонтальной дальности. Его значение от 35° до 45° для разных образцов вооружения. С дальнейшим увеличением угла возвышения горизонтальная дальность будет уменьшаться.
Таким образом, траектории, имеющие угол возвышения меньше угла наибольшей дальности, называются настильными. Траектории, имеющие угол возвышения больше угла наибольшей дальности, называются навесными. Траектории, имеющие одинаковую дальность стрельбы, но разные углы возвышения, называются сопряженными.
