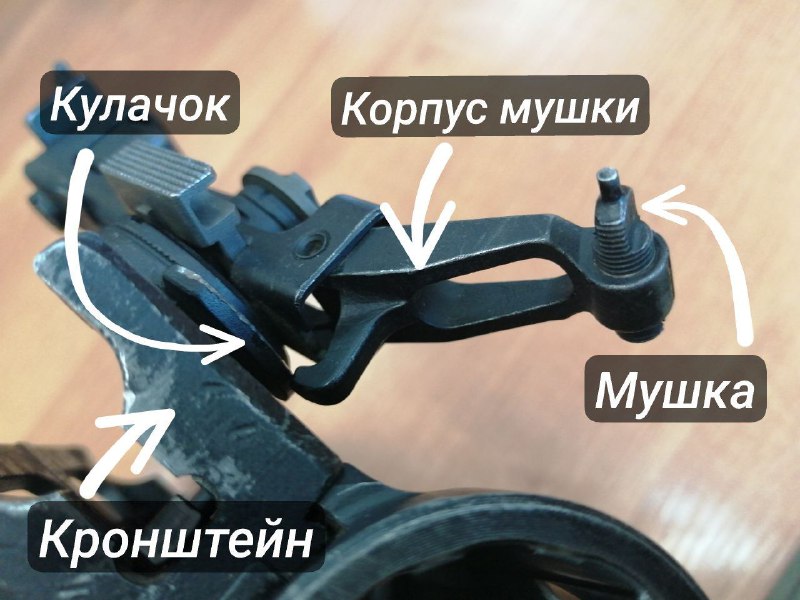

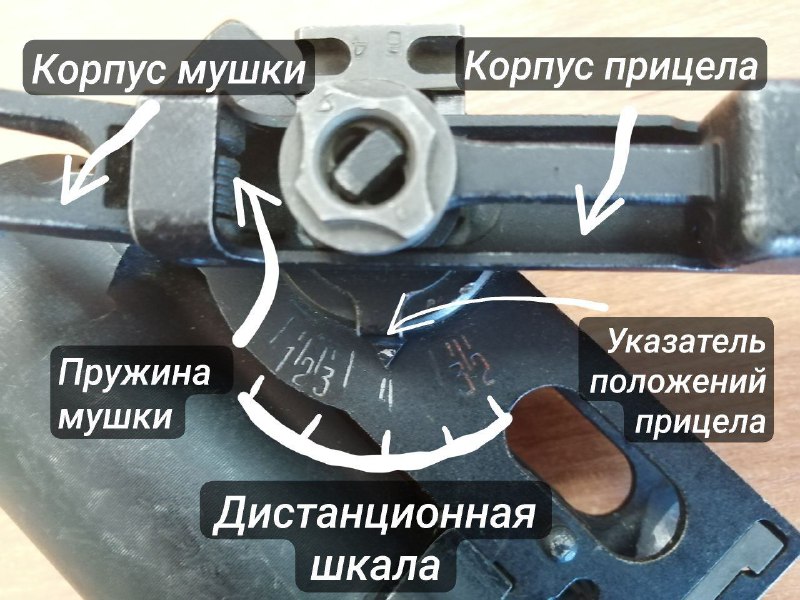

Прицел ГП-25 закреплен на оси, расположенной с левой стороны кронштейна. На кронштейне также размещены кулачок, который задает корпусу мушки поправку на деривацию при стрельбе навесной траекторией и дистанционная шкала, деления которой обозначены цифрами, соответствующими дальностям в сотнях метров: белым цветом от 1 до 4 - настильная траектория; красные 3,2 - навесная траектория, промежуточные шкалы 150, 250, 350 м.

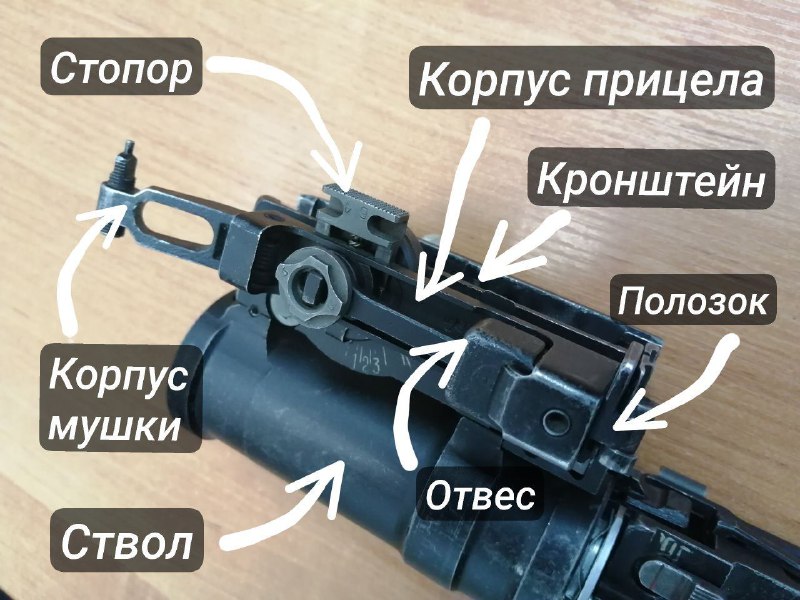

Прицел состоит из:

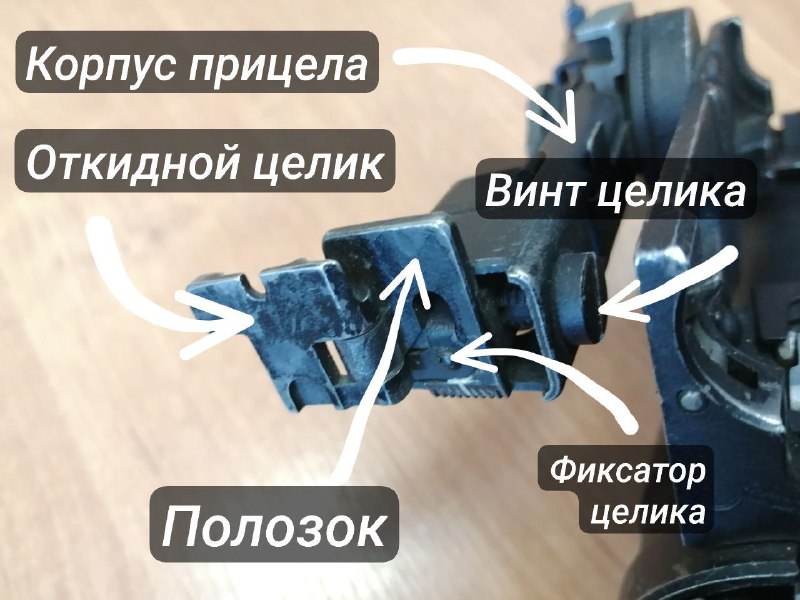

- корпуса, включающего в себя корпус мушки с пружиной и мушкой, полозок с откидным целиком и винтом, фиксатор отвеса, указатель положения прицела;

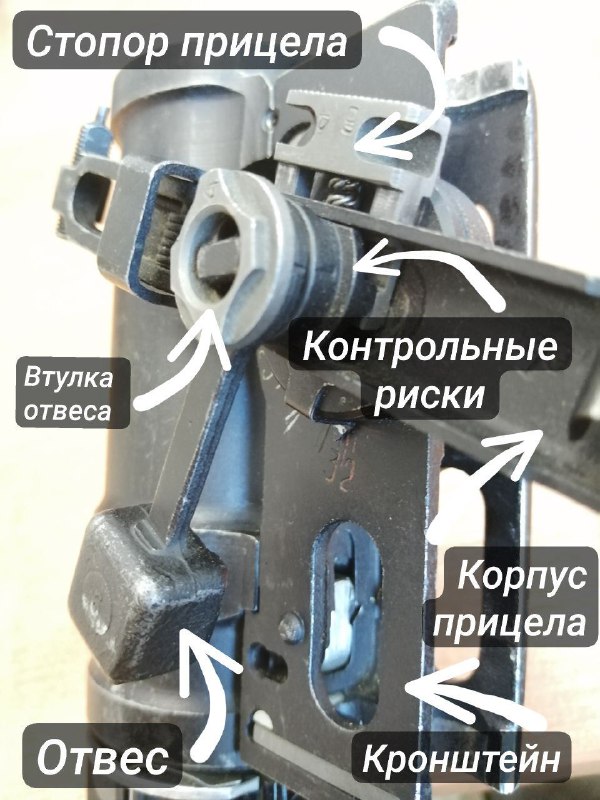

- отвеса, который используется для стрельбы из гранатомёта полупрямой и непрямой наводками;
- стопора с пружиной;
- пружины прицела;
- втулки стопора;
- втулки отвеса.
Установка прицела производится поворотом прицела на оси кронштейна и его фиксацией при помощи стопора на рисках дистанционной шкалы, что задает угол прицеливания.
Курс огневой подготовки
Прицел состоит из:
- корпуса, включающего в себя корпус мушки с пружиной и мушкой, полозок с откидным целиком и винтом, фиксатор отвеса, указатель положения прицела;
- отвеса, который используется для стрельбы из гранатомёта полупрямой и непрямой наводками;
- стопора с пружиной;
- пружины прицела;
- втулки стопора;
- втулки отвеса.
Установка прицела производится поворотом прицела на оси кронштейна и его фиксацией при помощи стопора на рисках дистанционной шкалы, что задает угол прицеливания.
