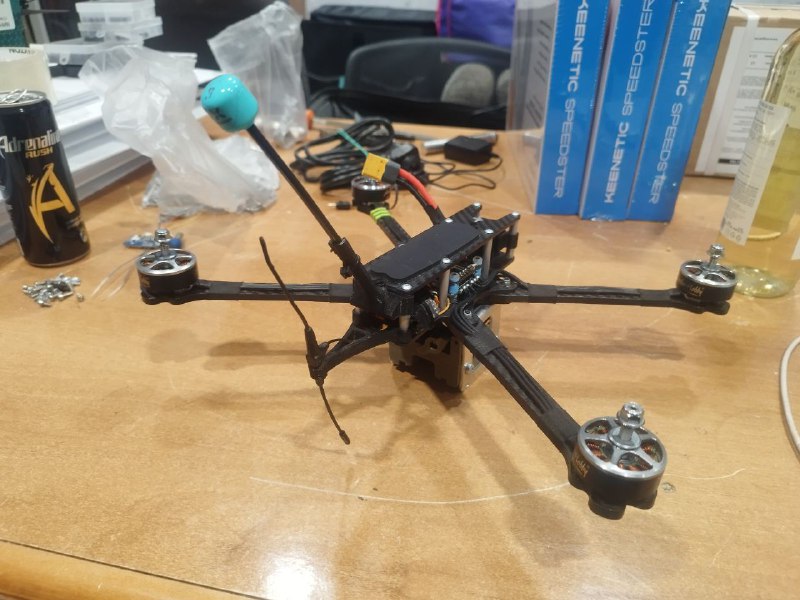

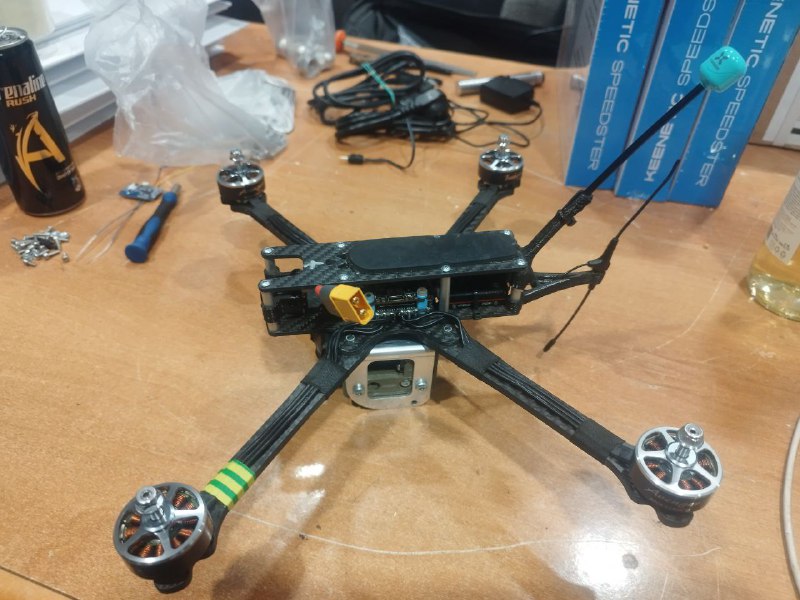

Тут к коллеге пришли с вопросом, почему у украинских дронов антенна управления установлена не в горизонте, а вертикально.
Оказалось, бойцы не знают что такое поляризация.

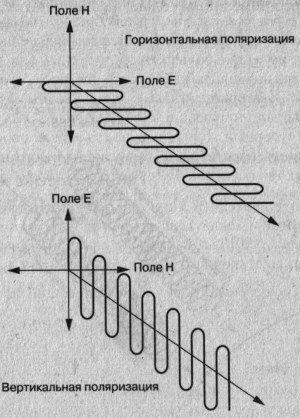

Если объяснить совсем просто, и применительно к используемым на дронах дипольным антеннам, то радиоволна - плоская как лист бумаги. Когда пространственное положение передающей и приёмной антенны совпадает (допустим, горизонтально), то "лист" идёт от антенны к антенне как непрерывное полотно. Ежели одну антенну повернуть боком, перпендикулярно, то лист будет касаться её всего в одной точке, а не по всей длине. Эффективность приёма резко сократится.
Соответственно, укры так борются не только с перекрёстными сигналами наших дронов, но и с теми глушилками, антенны которых рассчитаны на горизонтальную поляризацию.
Изменив поляризацию (повернув антенны передатчика и приёмника под другим углом) можно не меняя частоты снизить чувствительность изделия к родственным сигналам.
Вторая очевидная причина такого расположения - диаграмма направленности диполя имеет форму пончика и минимумы пончика находятся с торцов лучей диполя. Соответственно, если антенна стоит горизонтально, то при повороте дрона боком вы потеряете сигнал (особенно на большой дистанции). А при вертикальном расположении шанс попасть в минимум - минимален. Разве что если дрон пролетит над вами, но тут спасёт малая дистанция.
