Про мавики творога на нестандартных частотах поступает всё больше сообщений.
Спасибо подписчику Василию за помощь в понимании работы схемы.

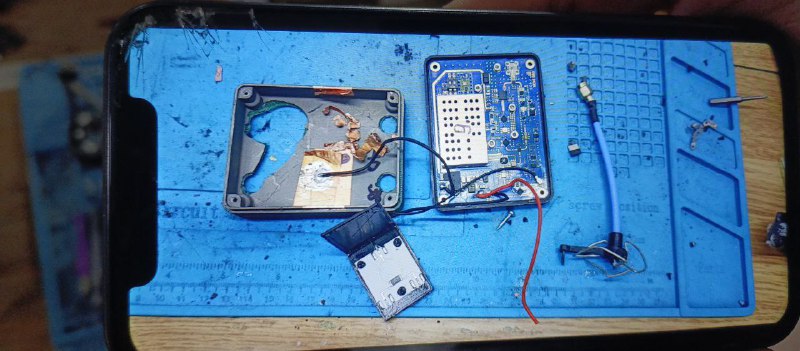

Это FBS "Палич", частота примерно 3300, мощность 3,5 Вт в обе стороны.

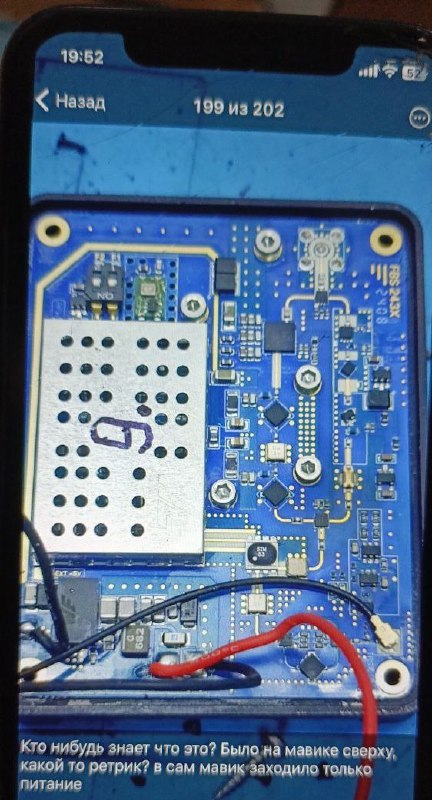

Под крышкой с цифрой 9 расположен гетеродин. Гетеродин создаёт колебания вспомогательной частоты, которые в блоке смесителя смешиваются с поступающими извне колебаниями высокой частоты. В результате смешения двух частот, входной и гетеродина, образуются ещё две частоты (суммарная и разностная).
Деталь-капелька Sim-83 это и есть смеситель. Исходя из описания на sim-83 (2300 - 8000 MHz), частоту мавика 2400 МГц смещают только вверх.
Qpl - это МШУ.

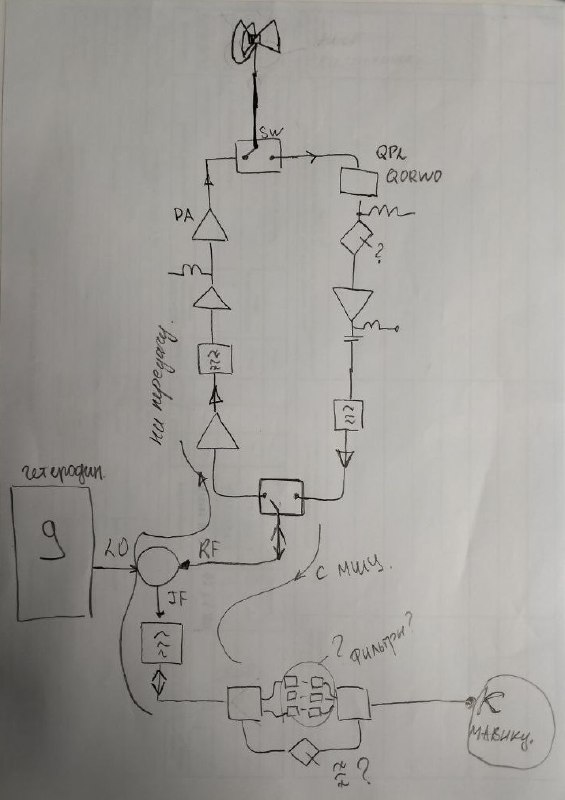

Если на вход (правый нижний угол схемы) поступает сигнал от мавика, переключатели включают левый канал на передачу сигнала. Если сигнала нет, то включается правый канал МШУ.

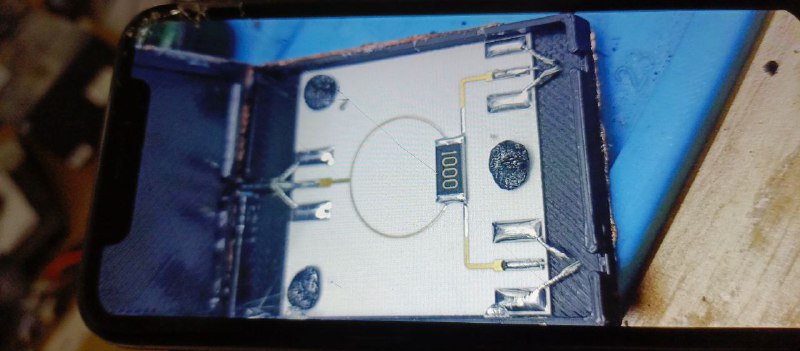

До конца осталось неясным - нафига мост Вилкинсона (белая плата с колечком)... Вероятно, хотели расширить диапазон работы.

Девайс работает как бустер, только вместо тупого усиления здесь есть конвертация частоты как на передачу, так и на прием.



group-telegram.com/UAVDEV/7943
Create:
Last Update:

Про мавики творога на нестандартных частотах поступает всё больше сообщений.
Спасибо подписчику Василию за помощь в понимании работы схемы.

Это FBS "Палич", частота примерно 3300, мощность 3,5 Вт в обе стороны.

Под крышкой с цифрой 9 расположен гетеродин. Гетеродин создаёт колебания вспомогательной частоты, которые в блоке смесителя смешиваются с поступающими извне колебаниями высокой частоты. В результате смешения двух частот, входной и гетеродина, образуются ещё две частоты (суммарная и разностная).
Деталь-капелька Sim-83 это и есть смеситель. Исходя из описания на sim-83 (2300 - 8000 MHz), частоту мавика 2400 МГц смещают только вверх.
Qpl - это МШУ.
Если на вход (правый нижний угол схемы) поступает сигнал от мавика, переключатели включают левый канал на передачу сигнала. Если сигнала нет, то включается правый канал МШУ.
До конца осталось неясным - нафига мост Вилкинсона (белая плата с колечком)... Вероятно, хотели расширить диапазон работы.

Девайс работает как бустер, только вместо тупого усиления здесь есть конвертация частоты как на передачу, так и на прием.
