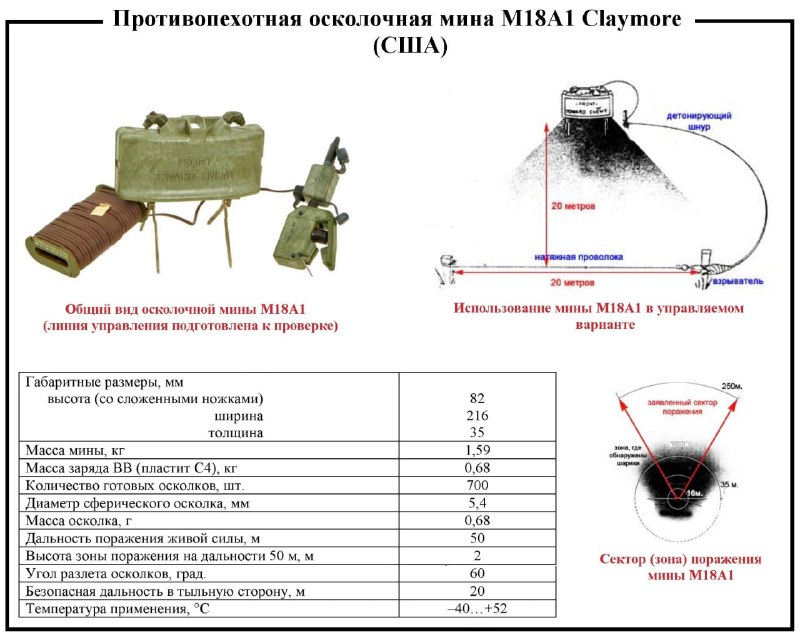

Противопехотная осколочная мина М18А1 (Claymore).
Согласно FM 20-32 мина М18А1 относится к минам специального назначения и предназначена в первую очередь для американских SOF, но сегодня американцы активно делятся этими минами со своими коллегами из хохло-ССО.
Мина М18А1 Claymore, которая представляет собой изогнутую вперед прямоугольной формы коробку из полистирола армированного стекловолокном, предназначена для поражения живой силы и небронированной военной техники готовыми осколками. Внутри корпуса мины расположен заряд пластичного взрывчатого вещества Composition 4 (C4) массой 680 грамм.
М18А1 может устанавливаться на грунт или крепиться к местным предметам (столбы, стены, стволы деревьев и т.п.) вручную. Последнее лишь с помощью подручных средств. Установка средствами механизации не предусматривается. Мина может находиться в соленой или пресной воде до 2 часов.
Срок боевой работы мины не ограничивается. Элементов неизвлекаемости, необезвреживаемости и самоликвидации не имеет.
В комплект мины М18А1 входят малогабаритная подрывная машинка М57, тестер М40 (один на шесть мин), электродетонатор М6 и 30 метров изолированного провода, сумка.
Порядок установки мины и проверки электровзрывной сети:
• Установить мину на местности и прицелить ее;
• Размотать провод в тыльную сторону от мины на всю длину к подрывной станции;
• Вставить электродетонатор в одно из двух гнезд и закрепить его с помощью заглушки-адаптера;
• Удалиться на подрывную станцию (в укрытие);
• Присоединить тестер свободному концу провода посредством разъема, а к тестеру – подрывную машинку;
• Нажатием на ручку подрывной машинки проверить исправность электровзрывной цепи (индикатор на тестере должен вспыхнуть).
Для взрывания мины необходимо присоединить подрывную машинку непосредственно к проводам (без тестера) и резко нажать на рычаг.
Использование мины М18А1 в управляемом варианте является основным способом применения мины. Однако, инструкцией предусматривается использование мины как мины натяжного действия. В этом случае, впереди мины на удалении 20 метров от нее в сторону противника натягивается поперек направления движения в секторе поражения мины натяжная проволока длиной 20 м. Одним концом она закрепляется за столбик, а вторым за боевую чеку взрывателя натяжного действия, который привязан ко второму столбику. К детонатору взрывателя изолентой прикрепляется конец детонирующего шнура длиной около 20 метров. На втором конце детонирующего шнура обжимается капсюль-детонатора М7, который вставляется в гнездо детонатора мины.
Когда противник наткнется на проволоку, сработает взрыватель, который взорвет детонатор, детонация по детонирующему шнуру будет передана на капсюль-детонатор, вставленный в мину. Взрыв мины поразит солдат противника. В качестве взрывателей в этом случае могут быть использованы Combination Firing Device M1, Combination Firing Device M2, Fuze M7, Fuze M403, Pull Fuze M1.
Однако, этими взрывателями, детонирующим шнуром, столбиками мина не комплектуется. Это все должно быть подготовлено в минирующем подразделении. Можно сказать, что такое применение мины М18А1 является в определенной мере импровизацией.
