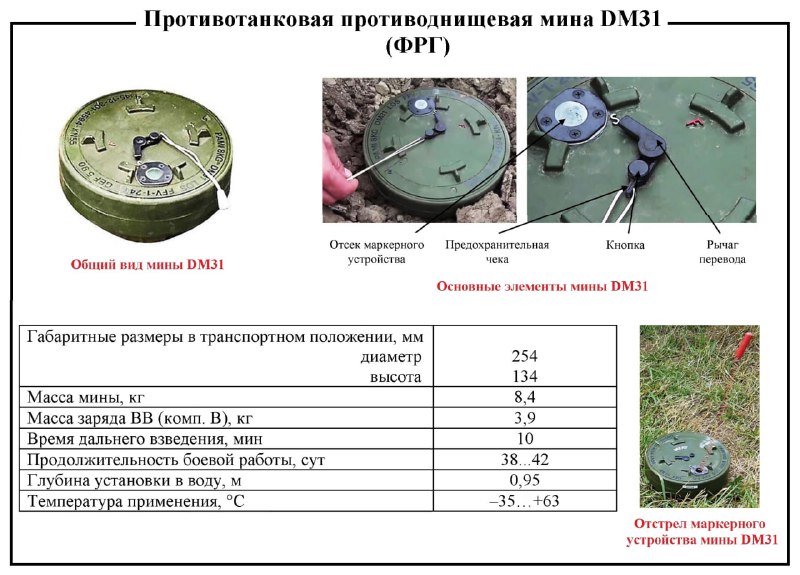

Противотанковая противоднищевая мина DM31.

Среди всей массы поставленной немцами киевскому режиму вооружений особое внимание заслуживает противотанковая противоднищевая мина DM31.

DM31 предназначена для поражения гусеничной и колесной военной техники кумулятивным зарядом. Взрыватель мины обеспечивает срабатывание под всей проекцией цели. Корпус DM31 изготовлен из алюмни и обрезинен по боковой поверхности. Сбоку на корпусе имеется горловина для заподнения корпуса зарядом ВВ и гнездо для источника электропитания. Сверху расположены механизмы управления, крышка маркерного устройство и пять выступов, облегчающих складирование мин в стопки при транспортировке.

Взрыватель «немки» – неконтактный магнитный, с часовым механизмом дальнего взведения и электронным таймером срока боевой работы. DM31 снабжена вскрышным пороховым зарядом, обеспечивающим отстрел взрывателя и удаление маскировочного слоя грунта перед взрывом основного заряда в целях нормального формирования кумулятивной струи.

Механизмы управления мины представляют собой кнопку и рычаг перевода в боевое положение, зафиксированные предохранительной чекой со шнурком. Маркерное устройство состоит из стержня красного цвета со спиральной пружиной, которое отстреливается из корпуса по окончании времени боевой работы.

Дополнительных запальных гнезд для установки в неизвлекаемое
положение на корпусе мины не имеется.

Устанавливается DM31 вручную. Порядок установки мины следующий:

• Подготовить лунку в грунте (при необходимости);
• Снарядить мину источником питания;
• Установить мину в лунку;
• Потянув за шнурок, выдернуть предохранительную чеку;
• Нажать на кнопку в центре мины, затем нажать на круглое основание рычага перевода и повернуть его из положения «S» (безопасное) в положение «F» (боевое);
• Замаскировать мину слоем грунта не более 15 см.

После истечения срока боевой работы из корпуса мины сквозь
маскировочный слой отстреливается стержень красного цвета,
сигнализирующий о самонейтрализации мины.

Обезвреживать мину в боевом положении запрещается. Мина чувствительна к излучению миноискателей и перемещению металлических предметов рядом с миной. В ходе экспериментального изучения срабатывание взрывателя происходило при поднесении сферического магнита диаметром 6 мм на расстоянии 25 см, стального прутка массой около 200 г на расстоянии 10 см.

Самонейтральзовавшиеся мины повторному использованию не подлежат и уничтожаются накладными зарядами ВВ.
