Противопехотная фугасная мина М14.

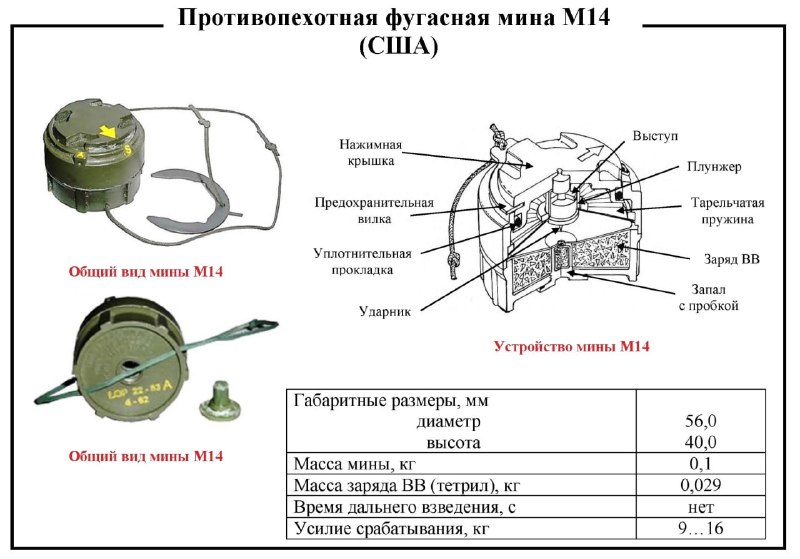

Американская противопехотная фугасная мина М14 предназначена для поражения наступившего на нее человека. Мина состоит из пластмассового корпуса, нажимной крышки, плунжера, тарельчатой пружины с ударником, заряда взрывчатого вещества и запала. В нижней части корпуса сделаны вертикальные ребра жесткости, которые служат также для определения в темноте положения мины. В центре донной части корпуса расположено гнездо для запала в транспортном положении закрытое завинчивающейся пробкой.

Нажимная крышка зафиксирована предохранительной вилкой подковообразной формы со шнурком. На верхней части крышки имеется стрелка желтого цвета, на крае корпуса нанесены буквы «S» и «А», соответствующие положениям «безопасно» и «боевое». Метка «А» нанесена на прямоугольном выступе для возможности определения состояния мины на ощупь в темноте. Через отверстия в корпусе продет шнурок для переноски мины.

Мина содержит мало металла и с трудом обнаруживается индукционными миноискателями. В связи с этим она комплектуется металлическим кольцом, которое подкладывается под мину при необходимости и служит для облегчения обнаружения боеприпаса своими войсками.

В транспортном положении нажимная крышка занимает положение когда стрелка находится напротив буквы «S». При этом выступ нажимной крышки водит в зацепление с плунжером ударника, блокируя его самостоятельное перемещение. При повороте крышки на 90 град. стрелка совмещается с буквой «А» и зуб выходит из зацепления с плунжером. В этом положении при отсутствии предохранительной вилки и воздействии давящей нагрузки нажимная крышка, опускаясь, давит на плунжер с ударником который образует единую конструкцию с тарельчатой пружиной, пружина проходит нейтральное положение и ударник с силой накалывает капсюль-воспламенитель запала.

Порядок установки мины:

• Убедиться, что предохранительная вилка находится на штатном месте, стрелка крышки напротив буквы «S»;

• Открутить транспортную пробку гнезда для запала, осмотреть ее на предмет отсутствия следов накола ударником, а также убедиться через отверстие, что ударник не находится в нижнем положении. Попытка вставить запал при сработавшей ранее тарельчатой пружине может привести к взрыву;

• Закрутить пробку с запалом в гнездо;

• Установить мину в лунку, повернуть специальным ключом нажимную крышку в положение стрелки напротив буквы «А»;

• Удерживая мину одной рукой за цилиндрическую часть корпуса, с помощью шнурка выдернуть предохранительную вилку;

• Осторожно замаскировать мину.

❗️ Мина обезвреживается путем вставления предохранительной вилки, вывинчивания пробки с запалом и перевода крышки в положение «S».
